[완전 기초 가이드] 광케이블 꽂으려면 지빅 필요한 거 아니에요?

네트워크 엔지니어링이나 데이터센터 현장에서 일하다 보면 가장 흔하게 듣는 질문이자 요구사항이 있습니다.

“거기 스위치에 광케이블 연결해야 하니까 ‘지빅’ 몇 개만 챙겨와 주세요.”

하지만 정작 현장에 가보면 단순 광모듈 외에도 케이블이 일체형으로 붙어있는 특이한 케이블을 쓰기도 하고, 모듈 생김새나 케이블 색상도 제각각이라 당황했던 경험이 있으실 겁니다. 무엇보다 우리가 습관적으로 부르는 ‘지빅(GBIC)’은 사실 20년 전 1Gbps 시절에 쓰던 옛 규격의 이름이 대명사처럼 남은 것입니다.

오늘날 데이터센터와 기업망에서는 플러그어블 광트랜시버(Pluggable Transceiver)와 DAC, AOC 케이블이 그 자리를 대체하고 있습니다. 이번 글에서는 “광케이블 연결하려면 모듈 하나 꽂아야지” 정도로만 알고 계셨던 분들을 위해 장비 간 상호 연결 옵션과 기초 용어를 완벽히 정리해 드립니다.

1. 네트워크 장비 상호 연결의 3가지 옵션 (Transceiver vs DAC vs AOC)

네트워크 스위치, 라우터, 서버 간을 연결할 때 선택할 수 있는 방식은 물리적 구조에 따라 크게 3가지로 나뉩니다.

① 광 트랜시버 모듈 (Transceiver Module)

• 구조: 스위치 포트에 꽂는 독립된 모듈로, 광케이블을 별도로 결합하여 사용합니다.
• 특징: 스위치 포트의 전기 신호(Electrical Domain)를 광 신호(Optical Domain)로 상호 변환해 줍니다.
• 장점: 케이블 길이가 모자라거나 케이블이 파손되어도 케이블만 교체하면 되며, 싱글모드(SMF) 광케이블을 연결하면 수십 km 장거리 전송도 가능합니다.

② DAC (Direct Attach Copper Cable)

• 구조: 케이블 양끝에 트랜시버 형상의 커넥터가 구리선(Copper Cable)으로 일체형 결합되어 출시됩니다.
• 특징: 광 변조 과정(레이저 구동) 없이 전기 신호를 구리선으로 직접 전송합니다.
• 장점: 내부 광 부품이 없어 가격이 매우 저렴하고 전력 소모가 극도로 낮습니다.
• 단점: 구리선의 물리적 한계로 전송 거리가 보통 1m~7m 수준으로 매우 짧습니다.
  (같은 랙 내부 Top-of-Rack 스위치 ↔ 서버 연결용)

③ AOC (Active Optical Cable)

• 구조: 커넥터 내부에서 광 변환이 일어나는 모듈과 광케이블(Optical Cable)이 일체형으로 고정되어 나옵니다.
• 특징: 외형은 일체형 케이블이지만 내부적으로는 광 신호로 전환되어 전송됩니다.
• 장점: DAC보다 가볍고 얇으며, 전자기 간섭(EMI)에 강해 10m~100m 거리까지 전송 가능합니다. 광 커넥터 단면 청소나 먼지 오염 관리 부담이 없어 현장 공사 시 매우 편리합니다.

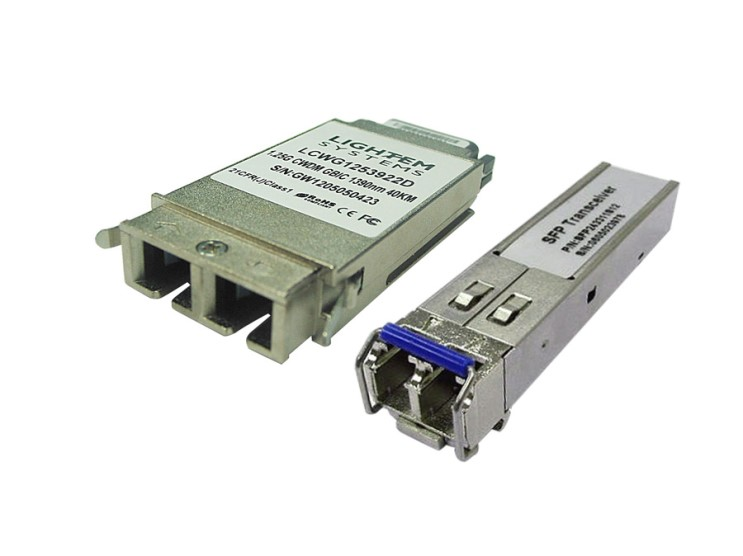

2. ‘지빅(GBIC)’에서 ‘SFP, QSFP’로의 진화

우리가 익숙하게 부르는 ‘지빅’의 정식 규격 명칭은 속도와 폼팩터(모듈 크기)에 따라 계속 진화해 왔습니다.

규격 명칭	지원 속도	특징 및 설명
GBIC (Gigabit Interface Converter)	1Gbps	1990년대 등장한 초창기 1G 모듈. 손가락 두 개 합친 것만큼 크기가 큼.
SFP (Small Form-factor Pluggable)	1Gbps	GBIC을 반통 크기로 줄인 표준. 현장에서 ‘Mini-GBIC’이라 부르던 형태.
SFP+ / SFP28 / SFP56	10G / 25G / 50G	SFP의 소형 외형 크기를 그대로 유지하면서 속도만 한층 끌어올린 규격.
QSFP+ / QSFP28	40G / 100G	SFP 채널 4개를 하나로 묶은(Quad) 형태. (4x10G = 40G, 4x25G = 100G)
QSFP-DD / OSFP	400G / 800G / 1.6T	핀 밀도를 2배로 높이거나(Double-Density) 8개 채널을 배치하여 차세대 초고속 망을 지원하는 폼팩터.

3. 광케이블 종류와 커넥터 핵심 용어

트랜시버를 골랐다면 이에 맞는 광케이블 매칭 요소를 확인해야 합니다.

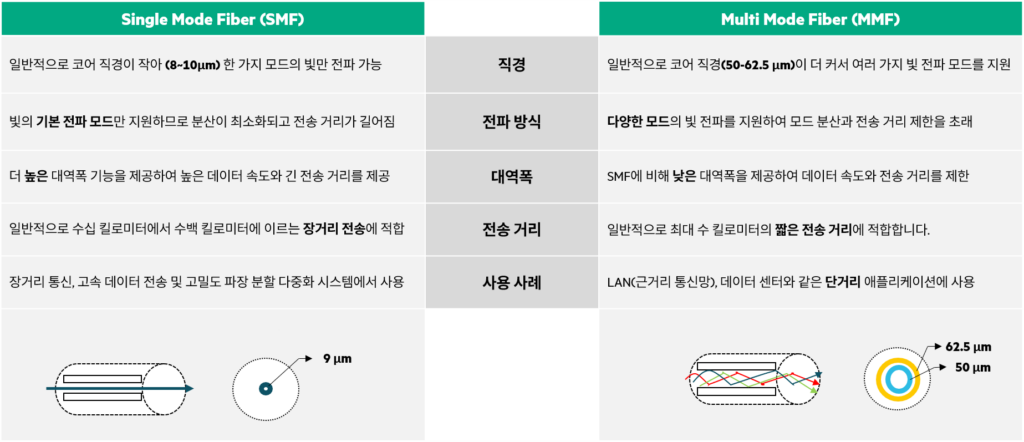

1) 케이블 모드 (Single Mode vs Multi Mode)

• Single Mode Fiber (SMF): 코어(Core) 径이 매우 얇아(약 9µm) 빛이 일직선으로 진행합니다.
  신호 손실이 적어 장거리 전송(최대 40km 이상) 및 건물 간/메트로 망에 사용됩니다. (주로 노란색 케이블)
• Multi Mode Fiber (MMF): 코어 径이 상대적으로 굵어(50~62.5µm) 여러 빛의 파장이 반사되며 진행합니다.
  단거리(최대 300~600m) 및 데이터센터 내부 연결에 적합하며, SMF용 모듈보다 트랜시버 단가가 저렴합니다.
  (주로 주황색, 아쿠아색 케이블 – OM3, OM4 등)

2) 커넥터 타입 (Connector Types)

• LC 커넥터: 가장 흔히 볼 수 있는 사각형 듀플렉스(2핀: Tx 송신, Rx 수신) 커넥터.
• MPO-12 / MPO-16: 하나의 커넥터 헤드 안에 12개 또는 16개의 광섬유 가닥이 밀집된 고밀도 커넥터. 100G/400G/800G 초고속 모듈이나 포트 분할(Breakout) 연결 시 필수적입니다.
• SN / MDC: 초고밀도 환경을 위한 차세대 초소형 단거리 커넥터.

4. 올바른 모듈/케이블 선택하는 5단계 (Step-by-Step)

1. Step 1. 필요한 링크 속도: 1G / 10G / 25G / 100G / 400G 중 선택
2. Step 2. 전송 거리: 랙 내부(3m) / 데이터센터 간(300m) / 건물 간(10km) 등 확인
3. Step 3. 광케이블 모드: Single Mode (SMF) vs Multi Mode (MMF)
4. Step 4. 광케이블 세부 종류: MMF일 경우 OM3, OM4 등 스펙 확인
5. Step 5. 커넥터 타입: LC / MPO-12 / MPO-16 등 확인

💡 트랜시버 풀네임(제품명) 읽는 법

예시: HPE Aruba Networking 10G SFP+ LC SR 300m OM3 MMF Transceiver

• 10G: 최대 전송 속도 10Gbps
• SFP+: 10G용 소형 폼팩터
• LC: LC 타입 커넥터 착탈 방식
• SR (Short Reach): 단거리 전송용 (LR: Long Reach, ER: Extended Reach)
• 300m OM3 MMF: OM3 등급 다중모드 케이블 사용 시 최대 300m 전송 가능

5. 현장 적용 요약 팁

• 같은 랙 내부 서버 ↔ 스위치 연결 (1~5m): 단가가 가장 낮고 전력 소모가 적은 DAC 케이블 추천
• 데이터센터 랙 간 / 스위치 간 연결 (5~100m): 케이블 유연성이 높고 관리가 편한 AOC 또는 MMF 케이블 + SR 트랜시버
• 건물 간 / 외부 장거리 연결 (300m 이상~수십 km):SMF(싱글모드) 케이블 + LR/ER 트랜시버

이제 현장에서 커뮤니케이션할 때 무조건 “지빅 가져와 주세요” 대신, “10G SFP+ SR 모듈에 LC-LC MMF 케이블 챙겨주세요” 또는 “서버 직결용 3m DAC 케이블로 주세요”라고 정확하게 소통해 보세요!
